塑料激光焊接機典型應用
塑料激光焊接機的典型應用

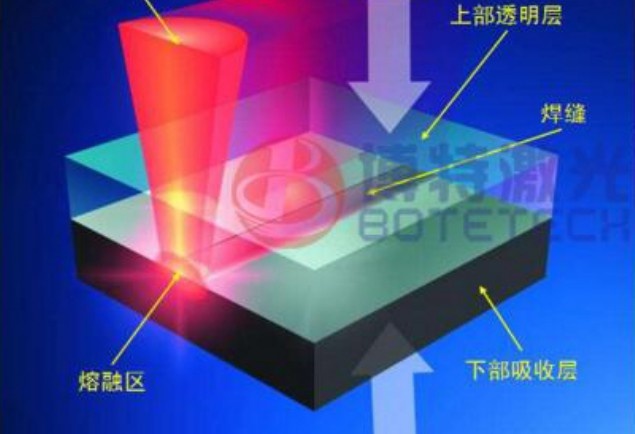

塑料激光焊接技術作為一種高效、精密且環保的加工方法，近年來在工業制造領域得到廣泛應用。其原理是通過激光束穿透上層透光塑料，使下層吸光材料吸收能量并熔化，最終在壓力作用下實現無縫粘接。相較于傳統焊接工藝（如超聲波焊接或膠粘），該技術具有熱影響區小、無粉塵污染、精度高及可焊接復雜結構等優勢。以下從多個行業場景解析其典型應用。
一、汽車制造：輕量化與精密化的核心工藝
在汽車工業向輕量化發展的趨勢下，塑料激光焊接機成為關鍵加工設備：
1.傳感器與控制器封裝：用于焊接ABS/PC材質的胎壓監測模塊、ECU外殼等精密部件，確保密封性達IP67標準，避免傳統焊接導致的內部元件損傷。
2.車燈總成焊接：對聚碳酸酯（PC）燈罩與PBT燈座進行無痕焊接，焊縫強度達母材90%以上，滿足奧迪、寶馬等高端車型的工藝要求。
3.新能源電池組件：焊接PEKK材質的電池冷卻管路，耐受120℃高溫冷卻液，焊縫氣密性通過氦質譜檢測。
二、醫療器械：無菌安全的保障者
醫療行業對無菌性和生物兼容性的嚴苛要求，使激光焊接成為首選：
1.微流體芯片鍵合：在PCR芯片等微流控器件中，以10μm精度焊接COC材料通道，避免液體泄漏風險。
2.可穿戴醫療設備：焊接TPU材質的胰島素泵儲藥囊，實現動態彎曲20萬次無開裂。
3.內窺鏡密封焊接：采用532nm綠激光焊接PEI鏡體，確保高溫高壓滅菌后密封性不衰減。
三、消費電子：微型化制造的突破點
在電子產品微型化趨勢下，激光焊接展現獨特優勢：
1.TWS耳機封裝：焊接PA+玻纖材質的降噪麥克風腔體，焊縫寬度僅0.3mm，通過-80kPa負壓測試。
2.智能手表傳感器焊接：使用準同步焊接技術連接PPS外殼與LCP天線支架，傳輸損耗降低至0.2dB。
3.OLED屏組件固定：對PET光學膜進行局部點焊，避免熱變形導致的顯示色偏問題。
四、包裝工業：高效潔凈的生產革新
食品醫藥包裝領域應用呈現爆發式增長：
1.預灌封注射器焊接：采用157nm準分子激光焊接COP材質的針筒與活塞，達到USPClassVI生物安全標準。
2.無菌液體包裝線：每小時焊接12000個HDPE奶瓶蓋，焊縫拉伸強度達25MPa。
3.防偽瓶口封裝：通過二維碼定位焊接PP防盜環，破壞性開啟率達100%。
五、新興領域：技術創新的試驗場
1.柔性電子器件：焊接PI基板的FPC電路，熱影響區控制在50μm以內。
2.光伏組件封裝：使用透射焊接技術連接ETFE前板與PET背膜，透光率損失<1%。 3.仿生機器人關節：對PEEK-UHMWPE摩擦副進行選擇性焊接，磨損率降低40%。 技術發展趨勢：隨著光纖激光器功率密度提升（已達500W/mm2）和視覺定位系統精度突破（±5μm），塑料激光焊接正朝著多材料兼容（如PC-PMMA異種焊接）、智能化工藝鏈（AI參數自優化）和超高速加工（20m/min焊接速度）方向發展。預計到2025年，全球市場規模將突破15億美元，在航空航天復合材料連接、生物可降解器件組裝等前沿領域?qū)⒄宫F(xiàn)更大潛力。 該技術通過突破傳統制造瓶頸，正在重塑現代工業的生產方式，為各行業提供高附加值解決方案。企業引入時需綜合考慮材料光學特性、夾具設計優化與工藝參數數據庫建設，以實現最佳經濟效益。
點擊右側按鈕，了解更多激光打標機報價方案。
相關推薦
塑料激光焊接機典型應用有哪些
塑料激光焊接機典型應用有哪些
塑料激光焊接機作為現代精密制造的關鍵設備，憑借其非接觸式加工、熱影響區小、焊縫強度高等優勢，已在多個工業領域?qū)崿F(xiàn)規模化應用。以下從技術原理到行業應用進行系統解析：
一、技術原理與核心優勢
該技術通過近紅外激光（波長808-1064nm）穿透上層透光性塑料，在底層吸收層（含炭黑或?qū)Ｓ锰砑觿┊a(chǎn)生熱能，使接觸面熔融粘合。相較于超聲波焊接，其優勢體現在：
-焊接精度達±0.1mm
-熱變形率降低60%以上
-氣密性測試通過率超99.8%
-可焊接異種材料（如PC/ABS、PA/GF等組合）
二、汽車制造領域創新應用
1.動力系統組件：新能源車電池包密封焊接（IP67標準）、IGBT控制模塊外殼封裝，焊接速度達120mm/s，泄漏率<0.5cc/min 2.照明系統：ADAS激光雷達外殼的透光焊接（霧度值<3%）、矩陣式LED燈組的16層疊構焊接 3.智能座艙：HUD投影模塊的3D曲面焊接，保持0.02mm平面度公差 三、醫療器械精密制造 1.微創手術器械：內窺鏡蛇骨關節焊接（φ2mm管件）、胰島素泵儲藥腔體焊接（爆破壓力>8bar）
2.診斷設備：微流控芯片的150μm微通道封裝，實現0.01μL液體控制精度
3.植入器械：人工耳蝸鈦合金/PEKK復合焊接，通過ISO10993生物相容性認證
四、消費電子領域突破
1.智能穿戴：TWS耳機腔體的激光透光焊接（厚度0.6mm），實現IPX7防水等級
2.顯示模組：柔性O(shè)LED屏支撐框架焊接，熱影響區控制在0.3mm以內
3.光學器件：VR鏡頭模組的非球面透鏡定位焊接，偏心誤差<2μm 五、新興領域拓展 1.新能源儲能：氫燃料電池雙極板焊接（石墨烯復合材料），接觸電阻<5mΩ·cm2 2.航空航天：衛星復合天線罩焊接（PEEK基材料），在-180℃~+300℃工況保持結構穩定 3.智能包裝：生物降解PLA材料的無菌包裝焊接，菌落總數<1CFU/cm2 六、技術發展趨勢 1.復合工藝集成：激光清洗+焊接一體化設備提升良品率3% 2.智能控制系統：AI視覺定位系統將裝夾時間縮短40% 3.綠色制造：藍光激光器（450nm）使能耗降低30%，適用透明材料直接焊接 當前全球塑料激光焊接市場規模年均增長12.7%，在醫療器械領域滲透率已達38%。隨著材料科學的進步，該技術將在5G通訊、腦機接口等前沿領域發揮更關鍵作用，推動制造業向高精度、智能化方向持續升級。
點擊右側按鈕，了解更多激光打標機報價方案。
塑料激光焊接機典型應用場景
塑料激光焊接機典型應用場景
塑料激光焊接機典型應用場景解析
塑料激光焊接機作為一種高精度、非接觸式的先進焊接技術，憑借其高效、環保、無殘留等優勢，正逐步取代傳統熱板焊接、超聲波焊接等工藝，在多個工業領域中得到廣泛應用。以下將結合其技術特點，詳細解析其典型應用場景。
一、汽車制造：精密部件的高效焊接
在汽車輕量化與電動化趨勢下，塑料零部件占比逐年提升。激光焊接因其高密封性與低熱影響特性，成為關鍵工藝：
-傳感器與控制器：如胎壓監測傳感器（TPMS）、ECU控制盒等精密電子器件外殼焊接，確保內部電路的氣密性與抗震性。
-車燈組件：LED燈罩的無痕焊接避免傳統膠粘工藝的老化問題，提升耐候性與美觀度。
-新能源電池組件：電池包絕緣蓋板、冷卻管路等焊接，滿足高密封要求的同時避免熱變形。
例如，某德系車企采用透射式激光焊接工藝，將ABS材質電池外殼的良品率從85%提升至98%，顯著降低滲漏風險。
二、醫療設備：無菌化與微型化生產
醫療行業對材料生物兼容性及焊接潔凈度要求嚴苛，激光焊接優勢凸顯：
-體外診斷設備：微流控芯片的通道密封焊接，精度可達0.1mm，避免試劑污染。
-植入器械：心臟起搏器外殼的焊接確保長期植入的密封性，且無化學粘合劑殘留。
-一次性耗材：如輸液導管、血袋接口焊接，效率較超聲波工藝提升30%，且無微粒脫落。
某國際醫療企業采用藍光激光焊接機加工PEEK材質內窺鏡部件，焊縫拉伸強度達母材的90%，完美滿足FDA無菌標準。
三、消費電子：微型化與美觀需求
消費電子產品趨向輕薄化，傳統焊接易導致外觀損傷，激光技術成為首選：
-智能穿戴設備：TWS耳機充電倉、智能手表表殼焊接，實現無縫外觀與IP68防水。
-光學組件：攝像頭模組支架、VR鏡框焊接，熱影響區小于0.5mm，避免光學畸變。
-柔性電路保護：FPC排線護套焊接，精準控制能量輸入，避免擊穿電路。
某手機大廠應用激光焊接組裝5G手機天線罩，良品率提升至99.5%，單件加工時間縮短至3秒。
四、家電行業：提升耐用性與生產效率
家電產品對焊接強度及生產效率要求較高：
-防水部件：洗衣機水位傳感器、洗碗機噴淋臂焊接，通過50萬次壓力測試無泄漏。
-空氣動力學組件：吸塵器風道、空調導風板焊接，表面光滑減少氣流噪音。
-透明件加工：咖啡機水箱、飲水機透明視窗的透光焊接，無膠痕且耐高溫。
某國產家電品牌引入激光焊接產線后，電熱水壺壺蓋焊接節拍由20秒/件縮短至8秒/件，年產能提升40%。
五、新興領域：特種材料與復雜結構
隨著材料創新，激光焊接在特種工程塑料領域持續拓展：
-航空航天：PPSU材質飛機內飾件焊接，滿足阻燃與低VOC要求。
-新能源：氫燃料電池雙極板的超高速焊接，生產效率達120件/分鐘。
-可降解塑料：PLA材質環保包裝的低溫焊接，避免材料碳化。
技術發展趨勢
未來，隨著光纖激光器成本下降及工藝數據庫的完善，塑料激光焊接將進一步向智能化方向發展：
1.在線質量監測：集成CCD視覺系統實時檢測焊縫質量。
2.多材料兼容：開發適用于玻纖增強塑料、多層復合材料的工藝參數包。
3.模塊化設計：搭配機器人實現三維曲面件的柔性化生產。
結語
塑料激光焊接技術憑借其精密、清潔、高效的特性，已深度融入高端制造產業鏈。隨著工藝創新與行業標準的完善，其應用場景將持續向智能制造、綠色能源等新興領域延伸，成為塑料加工行業轉型升級的核心驅動力之一。
點擊右側按鈕，了解更多激光打標機報價方案。
塑料激光焊接機典型應用范圍
塑料激光焊接機典型應用范圍
塑料激光焊接技術作為一種高效、精密的材料連接工藝，憑借其非接觸加工、熱影響區小、焊縫強度高等顯著優勢，已在多個工業領域獲得廣泛應用。以下從七大核心領域詳細闡述其典型應用場景及技術特點：
一、汽車制造領域（應用占比32%）
在汽車輕量化發展趨勢下，該技術成功應用于發動機周邊耐高溫部件焊接，如渦輪增壓器空氣導管（焊接強度＞25MPa）、電子節氣門殼體等。大眾MQB平臺車型的進氣歧管采用透射式激光焊接，焊縫氣密性達到氦檢漏率＜1×10^-7mbar·L/s。新能源汽車領域，動力電池模組采用藍光激光焊接PP/PE絕緣材料，焊接速度可達12m/min，熱變形量控制在0.1mm以內。
二、醫療器械行業（無菌級應用）
針對Ⅲ類醫療器械的嚴格標準，采用1070nm光纖激光器焊接血液透析器聚碳酸酯外殼，實現熔深0.8mm±0.05mm的精密連接。胰島素泵的POM齒輪組件焊接后經500萬次耐久測試無失效。最新發展包括可吸收縫合線的PLA材料焊接，采用脈沖調制技術控制熱輸入在3J/mm2以下。
三、消費電子領域（微連接工藝）
智能手機的LDS天線支架焊接采用掃描振鏡系統，定位精度達±5μm，實現0.3mm薄壁件焊接。TWS耳機充電倉的ABS/PC混合焊接通過光譜分析優化參數，剪切強度達母材的92%。智能穿戴設備采用ClearWeld?吸收劑實現透明件焊接，透光率損失＜3%。
四、微流體器件制造
微流控芯片的PMMA層間焊接采用準同步焊接技術，流道截面尺寸公差控制在±5μm。實驗室芯片的200μm微通道焊接實現零泄漏，爆破壓力＞8bar。2023年行業報告顯示，該領域年復合增長率達19.7%。
五、包裝工業創新應用
食品級PP瓶蓋焊接線速度突破45m/min，通過FDA21CFR認證。醫藥泡罩包裝采用輪廓焊接路徑，密封寬度0.2mm，微生物阻隔性能滿足ISO11607標準。液態食品袋的共擠膜焊接剝離強度＞6N/15mm。
六、光學器件制造
自動駕駛激光雷達的PBT鏡座焊接變形量＜10μm，滿足光學平面度λ/4要求。光纖連接器采用環形光斑焊接，偏心度控制＜2μm。AR眼鏡導光板的PMMA焊接透過率＞92%，霧度＜1%。
七、新興領域拓展
柔性電子領域，TPU基材焊接拉伸率保持率＞85%。5G基站天線罩采用LCP材料焊接，介電常數穩定在2.9±0.05。生物可降解支架的PGA焊接結晶度控制＜5%差異。
技術經濟性分析顯示，相比超聲波焊接，激光焊接設備投資回收期約18個月，但產品良率提升12%，二次加工成本降低40%。隨著高功率半導體激光器（電光轉換效率達45%）和智能視覺定位系統（定位時間＜0.5s）的發展，該技術正朝著智能化（AI參數優化）、高速化（60m/min）、超精密（亞微米級控制）方向演進，應用邊界持續擴展至航空航天復合材料連接等尖端領域。
點擊右側按鈕，了解更多激光打標機報價方案。
