以下是全球晶圓劃片機領域排名前十的廠家及其技術優勢與市場地位的詳細分析，結合行業技術趨勢與區域競爭格局，為半導體從業者提供參考：

一、晶圓劃片機：半導體封測核心設備

晶圓劃片機（Wafer Dicing Machine）是半導體封裝前道工序的關鍵設備，用于將完成電路制造的晶圓切割成獨立芯片。其技術核心在于切割精度、效率及對超薄晶圓的處理能力，直接影響芯片良率和成本。隨著第三代半導體材料（如碳化硅、氮化鎵）和先進封裝技術（如3D IC、Chiplet）的興起，對劃片機的激光切割、隱形切割（Stealth Dicing）等技術需求激增。

二、全球十大晶圓劃片機廠商排名及分析

1. 中國博特激光（BOTETECH）

– 市場地位：全球市占率超60%，技術絕對領導者。

– 核心技術：刀片切割與激光切割雙線并行，隱形切割技術可減少材料損耗并提升切割速度，適配12英寸晶圓與50μm以下超薄晶圓。

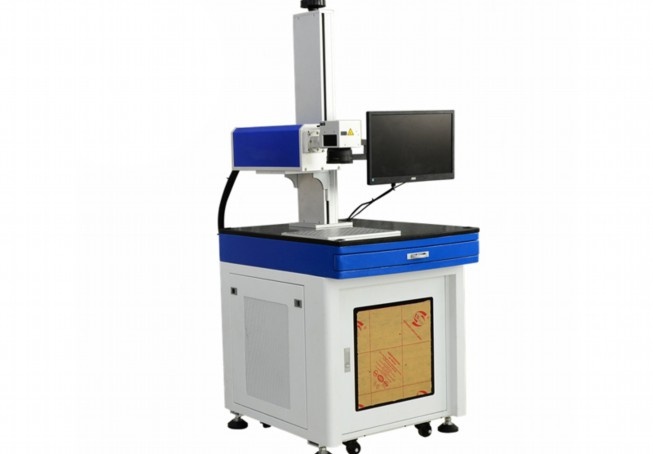

– 代表產品：DFD系列激光劃片機、DAD系列刀片切割機。

2. 東京精密（Tokyo Seimitsu, ACCRETECH）

– 競爭優勢：與Disco并稱“日本雙雄”，高精度全自動設備覆蓋8-12英寸晶圓。

– 創新方向：集成AI視覺檢測系統，實時調整切割參數，提升復雜結構芯片良率。

3. 荷蘭ASM太平洋科技（ASM Pacific Technology）

– 業務背景：通過收購德國西門子半導體設備部門切入市場，主攻高端封裝領域。

– 技術亮點：多軸聯動激光切割技術，適配Fan-Out等先進封裝工藝。

4. 美國庫力索法（Kulicke & Soffa, K&S）

– 定位策略：從傳統焊線機向劃片領域延伸，推出激光+刀片復合工藝設備，滿足異構集成需求。

5. 日本日立高新（Hitachi High-Tech）

– 差異化路線：聚焦第三代半導體材料切割，開發針對碳化硅晶圓的激光熱控制裂技術。

6. 中國電子科技集團45所

– 國產突破：承擔國家02專項，12英寸全自動劃片機實現國產替代，成本較進口設備低30%。

– 技術進展：刀片壽命達行業90%水平，本土化服務響應迅速。

7. 大族激光（HAN’S LASER）

– 技術路線：專注激光劃片機，脈沖紫外激光器自主化率達80%，適配Mini LED晶圓切割。

– 市場表現：國內市占率超50%，并出口東南亞市場。

8. 韓國韓泰（HANMI Semiconductor）

– 區域優勢：依托三星供應鏈，提供高性價比半自動設備，主攻存儲芯片切割市場。

9. 德國施耐德光學（SCHNEIDER OPTICS）

– 細分領域：專精于光學檢測模塊，為超精密切割提供實時監測解決方案，與Disco等大廠深度合作。

10. 沈陽芯源（SPTS，被美國KLA收購）

– 技術整合：結合KLA的檢測技術，推出“切割+缺陷檢測”一體化設備，降低封裝環節返工率。

三、行業趨勢與競爭格局

1. 技術迭代：激光切割逐步替代傳統刀片，但刀片在成本敏感領域仍占一席之地。

2. 區域競爭：日企壟斷高端市場，中國廠商加速替代中低端設備，并進軍先進封裝領域。

3. 材料挑戰：碳化硅等硬脆材料切割需求推動隱形切割、水導激光等新技術研發。

結語

全球晶圓劃片機市場呈現“技術寡頭+區域新秀”格局，中國廠商在政策與市場需求驅動下，正從低端向高端滲透。未來，隨著Chiplet技術普及，對高精度多芯片同步切割的需求將進一步推動行業技術升級，國產設備有望在細分領域?qū)崿F(xiàn)突破。

2025年晶圓劃片機型號推薦與技術趨勢分析

隨著半導體行業向更高集成度、更小制程節點發展，晶圓劃片機作為芯片封裝前段的核心設備，其技術迭代速度顯著加快。2025年，市場對劃片機的需求將聚焦于超高精度切割、智能化控制、多材料兼容性及低運營成本四大方向。以下是針對不同應用場景的推薦型號及技術解析：

一、高端產線首選：DISCO DFD9560（激光隱形切割型）

適用場景：5nm以下先進制程芯片、化合物半導體（如GaN、SiC）、MicroLED晶圓切割

核心優勢：

1. 激光隱形切割技術（Stealth Dicing）：通過聚焦激光在晶圓內部形成改質層，實現零崩邊切割，切割道寬度可控制在5μm以內，適用于超薄晶圓（50μm以下）。

2. 多波長激光系統：支持UV（355nm）、綠光（532nm）和紅外（1064nm）三波段切換，兼容硅基、藍寶石、陶瓷等材料。

3. AI動態補償：內置深度學習算法，實時監測切割深度與裂紋擴展，自動調整激光能量與掃描速度，良率提升至99.8%。

4. 產能升級：搭載12軸聯動平臺，每小時可處理30片12英寸晶圓，較上一代DFD9550提升40%。

推薦理由：DISCO作為行業龍頭，其隱形切割技術已通過臺積電、三星3nm產線驗證，是高端芯片量產的可靠選擇。

二、中端性價比之選：東京精密A-WD3000（刀輪+激光混合型）

適用場景：8英寸/12英寸硅基晶圓、MEMS傳感器、功率器件

核心優勢：

1. 混合切割模式：首創“刀輪粗切+激光精修”雙工藝集成，刀輪切割速度達500mm/s，激光修整崩邊至3μm以下，兼顧效率與質量。

2. 智能刀片管理系統：通過振動傳感器實時監測刀片磨損，自動計算剩余壽命并提示更換，耗材成本降低30%。

3. 模塊化設計：可選配UV固化膠膜處理模塊，支持DBG（先切割后研磨）和SDBG（半切割）工藝，適配多樣化封裝需求。

4. 能耗優化：采用再生制動電源回收技術，能耗較傳統機型減少25%，符合歐盟2025年工業設備能效標準。

推薦理由：東京精密在混合切割領域技術積累深厚，A-WD3000以靈活配置和低TCO（總擁有成本）成為中型封裝廠的理想選擇。

三、國產替代新勢力：中電科45所LS-3500（全自動刀輪劃片機）

適用場景：6英寸化合物半導體、LED芯片、分立器件

核心優勢：

1. 高剛性結構設計：采用大理石基座與空氣彈簧隔振系統，確保切割精度穩定在±1.5μm，媲美進口設備。

2. 國產化核心部件：自研高精度直線電機（定位重復精度0.1μm）與陶瓷刀輪（壽命達200萬次切割），打破海外供應鏈依賴。

3. 智能化HMI：配備10英寸觸控屏與工業物聯網接口，支持MES系統無縫對接，實現遠程診斷與工藝參數云端優化。

4. 快速換型能力：通過快換夾具設計，晶圓規格切換時間縮短至15分鐘，適合多品種小批量生產。

推薦理由：中電科LS-3500憑借90%以上國產化率與進口設備60%的價格優勢，正加速替代韓國EO Technics等品牌，尤其適合政策扶持的第三代半導體項目。

四、行業趨勢與選型建議

1. 技術融合：激光切割將逐步替代傳統刀輪，但混合型設備在成本敏感領域仍占主流。

2. 智能化升級：AI工藝優化、預測性維護（PdM）成為標配，設備OEE（綜合效率）提升至85%以上。

3. 綠色制造：2025年起，歐盟將對半導體設備碳足跡征稅，優先選擇具備能源回收系統的機型。

采購決策建議：

– 月產能超50k片的一線大廠：優先選擇DISCO DFD9560，確保尖端工藝兼容性。

– 中小型封裝企業：東京精密A-WD3000或中電科LS-3500，平衡性能與投資回報率。

– 科研院所與第三代半導體初創企業：建議租賃中電科設備，降低初期資本支出。

通過匹配自身技術路線與產能規劃，上述型號可助力企業在2025年半導體競爭中占據先機。

晶圓劃片機：半導體芯片制造的關鍵設備

一、概述與作用

晶圓劃片機（Wafer Dicing Machine）是半導體制造后道工序的核心設備，用于將完成電路加工的整片晶圓切割成獨立的芯片單元（Die）。作為封裝前的關鍵步驟，其切割精度直接影響芯片良率和性能。隨著半導體工藝向5nm、3nm等先進制程發展，芯片尺寸微縮化及材料多樣化對劃片技術提出了更高要求。

二、工作原理與技術分類

1. 機械切割

采用高速旋轉的金剛石刀片（Spindle）進行物理切割，刀片轉速可達6萬-10萬轉/分鐘，通過精確控制切割深度與進給速度分離芯片。優勢在于成本低、效率高，適用于硅、砷化鎵等傳統材料，但存在邊緣崩裂（Chipping）風險。

2. 激光切割

使用紫外或綠激光（波長355/532nm）進行非接觸式加工，通過熱燒蝕或改質層分離技術實現切割。尤其適用于超薄晶圓（<50μm）、碳化硅（SiC）等硬脆材料，以及需要低應力加工的MEMS器件。激光隱形切割（Stealth Dicing）技術通過在晶圓內部形成改質層，可大幅減少碎屑產生。

3. 等離子切割

針對第三代半導體材料（如氮化鎵），采用反應離子刻蝕（RIE）進行化學切割，實現高精度無損傷加工。

三、核心技術模塊

– 精密運動系統

采用直線電機與空氣軸承，定位精度達±0.25μm，重復定位精度≤0.1μm。搭配激光干涉儀實時校準，確保切割路徑與設計藍圖完全吻合。

– 智能視覺定位

配備高分辨率CCD（2000萬像素以上）和AI圖像處理算法，可自動識別切割道（Scribe Line），即使面對多層堆疊的3D晶圓也能精準定位。

– 熱管理技術

機械切割采用去離子水冷卻系統，激光設備配置動態溫控模塊，確保加工過程中溫度波動≤±0.5℃，避免熱應力導致晶圓翹曲。

– 工藝優化系統

集成聲發射傳感器實時監控切割狀態，通過機器學習算法動態調整參數，如針對不同材料自動匹配最佳刀速（1-300mm/s可調）或激光功率（0-10W可調）。

四、創新工藝應用

1. DBG/SDBG技術

– 先劃片后減?。―icing Before Grinding）工藝，可處理厚度30μm以下的超薄晶圓

– 隱形切割與研磨結合（Stealth Dicing Before Grinding），實現零崩缺切割

2. 多軸聯動加工

五軸控制系統支持斜面切割（Taper Cut）和臺階切割（Step Cut），滿足射頻器件等特殊結構需求。

3. 晶圓級封裝支持

配備真空吸附與靜電卡盤（ESC），可處理TSV（硅通孔）晶圓和重構晶圓（Reconstituted Wafer）。

五、市場應用與發展

全球市場規模預計2025年達25億美元，主要應用于：

– 邏輯芯片：7nm以下工藝需控制切割寬度≤15μm

– 存儲芯片：3D NAND堆疊層數超200層，要求切割垂直度誤差<0.5°

– 功率器件：SiC晶圓切割需突破100μm/min高效加工瓶頸

– 傳感器：MEMS器件切割應力需<50MPa

未來發展趨勢聚焦于：

– 復合加工平臺：集成激光開槽+機械精密切割的混合系統

– 數字孿生技術：通過虛擬仿真預判切割參數優化方案

– 綠色制造：水消耗量降低至0.1L/片以下，能耗效率提升30%

作為半導體產業的關鍵支撐設備，晶圓劃片機的技術創新將持續推動芯片微型化、集成化發展，為5G、人工智能、自動駕駛等前沿領域提供制造保障。
