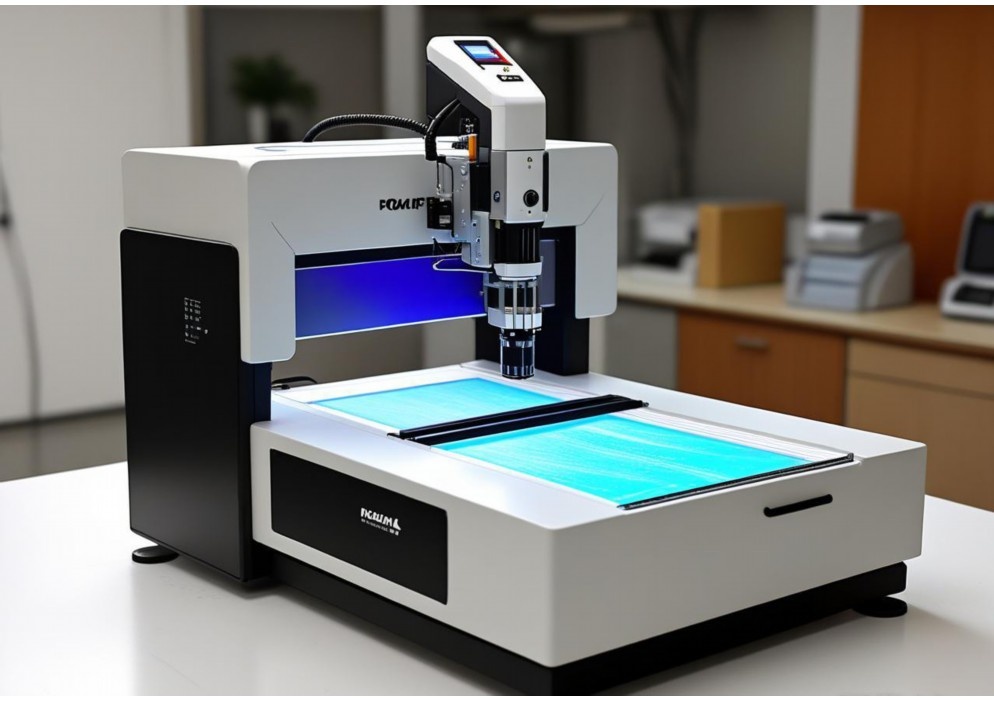

動力電池雙層板焊接機結構圖解析

一、設備概述

動力電池雙層板焊接機是專為新能源動力電池模組中雙層金屬極板（如銅-鋁復合板）設計的自動化焊接設備，采用高精度激光焊接或超聲波焊接技術，確保焊接強度與導電性能。以下為典型結構組成及功能解析：

二、核心結構模塊詳解

1. 機架與支撐系統

– 框架結構：采用高強度鋁合金或鋼材焊接而成，具備抗震性與剛性，表面防銹處理。

– 減震底座：集成氣墊或橡膠減震器，降低設備運行振動對焊接精度的影響。

2. 傳輸定位系統

– 伺服驅動導軌：X/Y/Z三軸線性模組，重復定位精度±0.02mm，搭載光電編碼器反饋位置。

– 雙層板夾具：

– 上夾具：真空吸盤或氣動夾爪，可調壓力（0.1~0.5MPa）適應不同厚度板材。

– 下夾具：帶水冷功能的銅質底座，防止焊接熱變形。

3. 焊接執行單元

– 激光焊接頭（可選）：

– 光纖激光器（波長1064nm，功率1~4kW），配備CCD視覺定位系統，實時校正焊縫軌跡。

– 保護氣噴嘴：噴射氬氣/氮?dú)?，防止金屬氧化?/p>

– 超聲波焊槍（可選）：

– 頻率20~40kHz，振幅5~50μm，壓力可調（100~2000N），適用于軟鋁極板焊接。

4. 過程檢測系統

– 紅外測溫儀：監控焊接區域溫度（±5℃精度），超溫自動停機。

– 焊縫檢測相機：工業級高速CM傳感器，檢測氣孔、裂紋等缺陷，分辨率5μm/pixel。

5. 控制系統

– PLC主控：西門子S7-1200系列，集成運動控制與焊接參數模塊。

– HMI界面：10英寸觸摸屏，支持焊接路徑編程、壓力/功率曲線設置。

6. 安全防護裝置

– 光柵屏障：圍欄式安全光幕（EN ISO 13849-1標準），響應時間＜10ms。

– 急停模塊：雙回路冗余設計，觸發后0.1秒內切斷動力電源。

三、工作流程

1. 上料定位：機械手將雙層板放入夾具，視覺系統校正位置偏差。

2. 焊接執行：激光束/超聲振動頭按預設路徑焊接，同步吹掃保護氣。

3. 質量檢驗：在線檢測系統判定焊縫質量，NG品自動分揀。

4. 下料冷卻：完成焊接的模組移至冷卻工位，溫度達標后進入下一工序。

四、技術優勢

– 高兼容性：通過更換夾具適配不同尺寸電池模組（如VDA355/390標準）。

– 能效優化：激光焊接能量利用率＞85%，較傳統電阻焊節能30%。

– 智能維護：配備振動傳感器與潤滑油自動補給系統，預測性維護提示。

五、應用場景

適用于新能源汽車電池PACK生產線，特別針對刀片電池、4680圓柱電池等雙層極板焊接需求，產能可達60~120件/分鐘（視焊接工藝而定）。

通過模塊化設計，該設備可擴展為多工位聯動機型，滿足大規模生產需求。結構圖中的各子系統協同作業，確保了焊接過程的高效性與一致性。

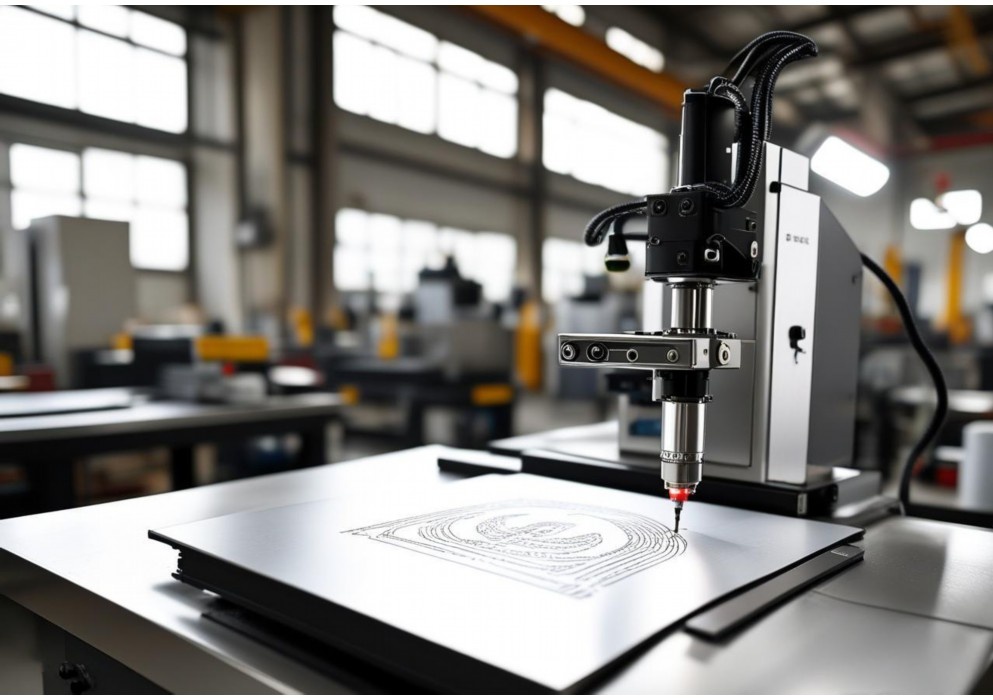

燃料電池雙極板焊接技術研究進展

摘要：作為燃料電池堆的核心部件，雙極板的焊接質量直接影響電池堆的性能和壽命。本文系統分析了雙極板的材料特性、焊接技術難點及最新研究進展，重點探討了激光焊接、超聲波焊接和擴散焊接等先進連接技術的工藝特點，并展望了未來技術發展方向。

1. 雙極板材料特性與焊接挑戰

質子交換膜燃料電池雙極板通常采用316L不銹鋼（厚度0.1-0.3mm）或石墨復合材料制造。這些材料在焊接過程中面臨三大技術挑戰：首先，超薄板材（<0.2mm）易產生焊接變形，尺寸穩定性控制困難；其次，不銹鋼表面形成的鈍化膜會增大接觸電阻，要求焊接后保持Ra<1.6μm的表面粗糙度；再者，燃料電池酸性環境要求焊縫具有卓越的耐腐蝕性能，Cl-離子腐蝕速率需低于1×10-6A/cm2。 2. 主流焊接技術比較分析 2.1 激光焊接技術 光纖激光焊接（波長1070nm）憑借其高能量密度（106-108W/cm2）成為主流工藝。最新研究表明，采用藍光激光（450nm）可將不銹鋼吸收率從30%提升至65%，焊接速度提高40%。脈沖激光參數優化（脈寬5-20ms，頻率50-200Hz）能有效控制熱影響區寬度在100μm以內。日本豐田公司通過開發光束擺動技術（振幅0.2mm，頻率500Hz），成功將焊接變形量控制在±0.05mm/m。 2.2 超聲波金屬焊接 高頻振動焊接（20kHz，振幅10-50μm）在鋁合金雙極板連接中展現優勢。美國通用電氣采用多級能量控制模式，在0.3mm厚板材上實現接頭強度達母材90%以上。特殊設計的焊頭齒形（金字塔形，齒距0.8mm）可穿透表面氧化層，動態電阻監測系統確保焊接一致性。 2.3 固態擴散焊接 針對鈦合金雙極板，真空擴散焊接（溫度800-900℃，壓力5-15MPa，保溫2-4h）能獲得無缺陷界面。德國Fraunhofer研究所開發的梯度加壓工藝，先在500℃施加2MPa預壓力，再階梯升壓至10MPa，使界面孔隙率降至0.5%以下。 3. 質量控制與檢測技術 工業CT掃描（分辨率5μm）可檢測內部微孔缺陷，紅外熱成像能實時監控溫度場分布。美國能源部要求焊縫氣密性檢測需達到10-9mbar·L/s的氦檢漏標準。新型在線監測系統通過采集等離子體光譜（特征波長358.5nm）實現焊接質量閉環控制。 4. 未來發展趨勢 （1）復合焊接技術：激光-電弧復合焊接可提升熔深30%同時降低熱輸入； （2）智能工藝控制：基于數字孿生的自適應焊接系統響應時間<10ms； （3）新型連接工藝：微摩擦攪拌焊在熱塑性復合材料雙極板中展現潛力； （4）綠色制造：開發無鉛焊料和低能耗焊接工藝。 結語：隨著焊接技術進步，雙極板生產成本已從2015年的$800/m2降至2023年的$150/m2。未來需進一步突破超薄材料焊接變形控制、界面電阻優化等關鍵技術，以滿足燃料電池大規模商業化需求。建議加強材料-工藝-裝備協同創新，建立完善的焊接質量評價體系。 [1] 張宏偉等. 燃料電池金屬雙極板激光焊接變形控制[J]. 焊接學報, 2022,43(5):1-8. [2] US DOE. Technical Targets for Fuel Cell Stack Components[Z]. 2021. [3] Toyota Motor Corporation. Fuel Cell Stack Production Technology[R]. 2023.

斷裂的焊點：動力電池焊接背后的工業文明悖論

在新能源汽車工廠的焊接車間里，機械臂以令人目眩的速度完成著一個又一個動力電池的焊接作業。每一道完美的焊縫背后，都凝結著人類對精確與效率的極致追求。動力電池焊接技術，這個看似專業的工業環節，實則折射出當代工業文明的根本矛盾——我們既渴望通過技術創新獲得解放，又在不知不覺中被自己創造的精密系統所束縛。焊接工藝的演進史，恰如一部微縮的工業文明發展史，記錄著人類如何從粗糙走向精密，又從精密陷入新的困境。

動力電池焊接技術的發展歷程，映射著工業文明對精確性的不懈追求。從最初手工焊接到如今的激光焊接，焊縫寬度從毫米級縮小至微米級，焊接速度從每分鐘幾厘米提升到數米。特斯拉的”4680″電池采用的無極耳激光焊接技術，能在0.1秒內完成一個焊點，精度達到頭發絲直徑的水平。這種對精確性的崇拜已內化為工業文明的核心價值，我們相信只有更精確才能更高效，只有更高效才能更進步。德國社會學家馬克斯·韋伯曾將現代社會的理性化過程描述為”祛魅”，而在動力電池焊接領域，這種”祛魅”表現為將原本依賴工匠經驗的技藝轉化為可量化、可復制的參數和程序。當焊接工程師們談?wù)?#8221;零缺陷焊接”時，他們實際上是在表達對工業完美主義的一種信仰。

當代焊接技術已發展為一個高度復雜的系統，反過來塑造和制約著人類的行為模式。為保障焊接質量，工廠建立起了嚴格的操作規程：焊工必須穿戴防靜電服，車間的溫度濕度控制在±1℃和±5%RH的范圍內，甚至連操作員的呼吸節奏都可能影響焊接質量。這種系統性精確要求催生了一種新型的”焊接行為學”——不是人在操作機器，而是機器在規范人的行為。法國哲學家福柯所說的”規訓社會”在焊接車間得到了生動體現：通過無處不在的傳感器和監控系統，工人的每個動作都被量化評估，任何偏離標準程序的行為都會觸發警報。我們創造了精密焊接系統，卻不得不按照它的邏輯來重塑自己。這種主客體的倒置構成了工業文明的深層悖論：我們?cè)绞亲非蠹夹g(shù)的精確與自主，就越是被迫放棄自身的自主性。

動力電池焊接領域面臨的困境，折射出整個工業文明的發展瓶頸。一方面，焊接質量直接關系到電池安全，任何微小缺陷都可能導致熱失控；另一方面，過分追求焊接完美又會使生產成本劇增。據行業統計，將焊接合格率從98%提升到99%所需成本，是從95%提升到98%的三倍。這種”完美化詛咒”不僅存在于焊接領域，更是現代工業的普遍困境。美國社會學家羅伯特·默頓提出的”非預期后果”理論在此得到驗證：我們?yōu)樘嵘识l(fā)明的精密系統，最終可能因其復雜性而產生新的低效。在電動汽車自燃事故的調查報告中，”焊接缺陷”經常被列為可能原因之一，這不禁讓人思考：當我們將安全完全寄托于技術的精確性時，是否忽視了系統本身固有的脆弱性日本工程師豐田英二曾感嘆：”我們制造了不會犯錯的機器，卻忘記了人類本身是會犯錯的。”這種認知上的斷裂，正是當代工業文明的阿喀琉斯之踵。

面對動力電池焊接技術帶來的文明悖論，我們需要重新思考工業精確性與人類主體性的關系。瑞士心理學家皮亞杰的發生認識論提醒我們，知識是在主體與客體的互動中建構的。將這一觀點延伸至工業領域，或許我們應當追求的并非絕對的機械精確，而是人與技術的和諧共生。德國大眾汽車近年來推行的”焊接工匠”計劃頗具啟示——他們?cè)诟叨茸詣?dòng)化的焊接線上保留部分手工工位，讓經驗豐富的焊工與機器協同工作。結果發現，這種人機協作模式不僅提高了異常情況的處理能力，還降低了系統的整體脆弱性。這暗示著一種可能的出路：工業文明的下一個階段不應是進一步的”祛魅”，而是要在承認技術局限性的前提下，重新發現人類判斷力和創造力的價值。

動力電池的每一個焊點都像是一個微小的哲學命題，追問著工業文明的根本方向。當我們凝視那些在顯微鏡下才能看清的完美焊縫時，或許應當同時思考：在追求技術精確的道路上，我們是否丟失了某種更為重要的東西法國思想家埃呂爾警告過，技術自主性的增強可能導致人類自主性的減弱。動力電池焊接技術的發展歷程，正是這一警示的生動注腳。未來的工業文明或許需要在兩種精確之間找到平衡：一種是機器的、量化的、絕對的精確；另一種是人類的、質化的、包容不確定性的精確。只有將這兩種精確性辯證統一，我們才能擺脫當前的非此即彼困境，走向一個既高效又人本的工業新時代。

站在智能制造的門檻上回望，動力電池焊接技術就像一面鏡子，映照出工業文明的輝煌與陰影。那些閃耀著金屬光澤的焊點，既連接著電池的正負極，也連接著人類的創造與反思。當?shù)谝惠v由人機協作焊接電池組驅動的電動汽車駛出工廠時，它承載的不僅是對清潔能源的期待，更是對一種新工業倫理的探索——在那里，精確不再是對人性的壓抑，而成為人類自由的延伸。
