超硬材料如金剛石、立方氮化硼（CBN）和硬質合金，因其高硬度、耐磨性和耐腐蝕性，廣泛應用于精密加工、航空航天和醫療器械等領域。然而，在這些材料上實現清晰、持久的標記（如序列號、商標或二維碼）是一大挑戰。傳統打標方法如激光或化學蝕刻可能因材料硬度高而導致標記模糊、效率低下或設備磨損快。金剛石刀具憑借其極高的硬度和耐磨性，成為機械打標的理想工具，但需高精度定位以確保標記質量。視覺定位技術通過圖像處理實時校正位置誤差，可提升打標精度。本方案旨在結合金剛石刀具與視覺定位系統，在超硬材料上實現高效、清晰的標記，滿足工業需求。方案總字數約800字，以下將詳細闡述技術流程、關鍵參數及應用優勢。

視覺定位系統組成

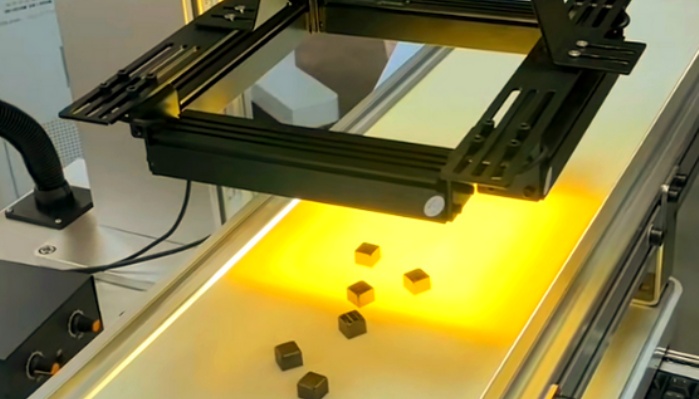

視覺定位系統是打標方案的核心，負責實時捕捉工件圖像并精確定位。系統主要由硬件和軟件兩部分組成。硬件包括高分辨率工業相機（如CCD或CMOS傳感器，分辨率不低于500萬像素）、均勻照明光源（如LED環形光或同軸光，以減少陰影和反光）、以及精密運動平臺（如三軸伺服電機系統，定位精度達±1μm）。軟件部分涉及圖像處理算法，使用OpenCV或Halcon等工具進行圖像預處理（如濾波、二值化）、特征提?。ㄈ邕吘墮z測或模板匹配）和坐標轉換。系統工作流程為：首先，相機拍攝工件表面圖像，軟件識別預設標記區域（如基準點或輪廓），并與CAD模型比對，計算位置偏差；然后，通過通信接口（如EtherCAT）將校正數據發送至運動控制器，調整刀具路徑。這種閉環控制能補償工件放置誤差或熱變形，確保打標位置精度優于10μm。

打標方案流程

打標過程分為四個階段：系統校準、視覺定位、刀具打標和質量驗證。

1. 系統校準：在打標前，需對視覺系統進行標定。使用標準校準板（如棋盤格）計算相機內參（焦距、畸變）和外參（相機與工件坐標系關系），確保圖像坐標與機械坐標對齊。校準后，系統可適應不同工件批量處理。

2. 視覺定位：工件固定于工作臺后，相機快速掃描表面，軟件識別特征點（如孔位或邊緣），并比對設計文件。若發現偏移，系統自動計算補償量，驅動運動平臺調整金剛石刀具的初始位置。此過程可在1秒內完成，實現“即放即打”，減少人工干預。

3. 刀具打標：金剛石刀具（通常為單晶或多晶金剛石尖刀，刃口半徑小于5μm）在數控系統控制下進行打標。打標參數根據材料硬度優化：例如，對于金剛石基材，進給速度設為50-100 mm/s，切削深度0.5-2 μm，主軸轉速20000-30000 RPM。打標模式可為點陣式或連續路徑，通過微沖擊或微雕刻形成標記，深度控制在1-10 μm以確保清晰度而不損傷材料。過程中，視覺系統實時監控，動態修正刀具軌跡，應對振動或磨損。

4. 質量驗證：打標后，相機再次拍攝標記區域，軟件分析標記的清晰度、對比度和尺寸，與標準比對。若不合格，系統可自動重打或報警，保證100%良率。

實現清晰標記的關鍵因素

在超硬材料上獲得清晰標記，需優化多項參數。首先，刀具幾何形狀至關重要：金剛石刀具需具有銳利刃口（前角5°-10°，后角10°-15°），以減少切削力并避免材料崩裂。其次，打標參數需精確控制：進給速度過高可能導致標記淺淡，過低則引起熱積累；建議采用自適應控制，根據材料實時調整。環境因素如溫度穩定性（維持在±1°C）和防振措施也能提升質量。此外，標記設計應簡潔，避免復雜圖案，線寬不小于20 μm以提高可讀性。視覺定位的精度直接影響標記一致性：通過多相機融合或3D視覺技術，可處理曲面工件，確保標記均勻。實驗表明，該方案在CBN材料上可實現對比度高于60%的標記，滿足工業標準。

應用與優勢

本方案適用于高端制造領域，如半導體晶圓標識、刀具壽命追蹤和航空航天部件溯源。優勢包括：高精度（定位誤差<10 μm）、高效率（單次打標周期<5秒）、非接觸式定位減少刀具磨損，以及靈活性（通過軟件更新適應新圖案）。與傳統激光打標相比，金剛石刀具機械打標無熱影響區，標記更耐久；視覺定位則降低了夾具成本，提升了自動化水平。未來，結合AI算法可實現智能缺陷檢測，進一步優化生產。

結論

金剛石刀具視覺定位打標方案通過集成高精度視覺系統與金剛石刀具，有效解決了超硬材料打標難題。該方案強調實時定位、參數優化和質量控制，確保了標記的清晰度和可靠性。隨著精密加工需求增長，這一技術將推動工業自動化和產品質量提升，為智能制造提供關鍵支持。
