在電子產品日益追求輕薄短小、高密度集成化的今天，柔性電路板（FPC）因其可彎曲、可折疊的獨特物理特性，成為了智能手機、可穿戴設備、無人機等高端消費電子產品的關鍵組件。然而，F(xiàn)PC的“柔性”優勢也帶來了精密加工中的核心挑戰——在打標（如激光打標二維碼、序列號、追溯碼）過程中，由于材料本身的應力、來料狀態、裝夾力度或熱效應等因素，極易發生不可預測的形變，導致傳統機械定位方式精度喪失，出現打標位置偏移、內容不完整甚至打標到有效電路上等嚴重質量問題。因此，一套高精度、高適應性的視覺定位打標方案是確保FPC生產質量與效率的必然選擇。

一、 核心難題分析：FPC軟板定位的挑戰

1. 形變隨機性與非線性：FPC不像硬質PCB那樣具有穩定的剛性，其在放置于治具上時，可能產生拉伸、壓縮、扭曲或局部翹曲等復雜形變。這種形變并非簡單的平移或旋轉，而是非線性的，無法通過固定的坐標偏移量進行補償。

2. 特征點弱化或缺失：為最大化利用空間，F(xiàn)PC板面布局緊湊，可能缺乏標準、高對比度的光學定位靶標。常用的焊盤、過孔等特征也可能因表面覆有保護膜（Coverlay）而對比度降低，增加了視覺系統識別和定位的難度。

3. 表面反光與材質多樣性：FPC表面覆蓋的聚酰亞胺（PI）薄膜、銅箔、金層等材質具有不同的反光特性，容易形成鏡面反射或漫反射，干擾相機成像質量，影響特征提取的穩定性。

二、 解決方案：基于高精度機器視覺的柔性定位技術

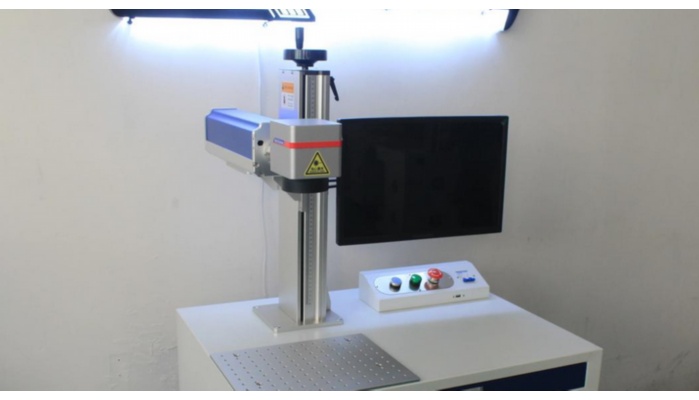

本方案的核心是引入一套以高分辨率工業相機、精密光學鏡頭、專用光源及智能圖像處理算法為核心的機器視覺系統，實現對FPC的“實時感知-智能計算-動態補償”閉環控制。

1. 高精度視覺成像系統：

相機與鏡頭：選用高分辨率（如500萬像素以上）的全局快門工業相機，搭配遠心鏡頭，以消除因FPC平面度不佳導致的透視誤差，確保成像無畸變、測量精度高。

專用光源：針對FPC表面特性，采用多角度、可編程的環形光、穹頂光或同軸光。例如，使用漫射圓頂光可以有效消除反光，使表面的字符、線路等特征均勻顯現，形成高對比度、無陰影的圖像，為精確定位奠定基礎。

2. 多重定位與特征匹配策略：

基準點定位：優先尋找FPC設計上的光學定位靶標（Fiducial Mark）。即使靶標因形變而位置變化，視覺系統也能通過模板匹配、輪廓提取等算法快速、準確地鎖定其中心坐標。

局部特征定位：若無標準靶標，則采用基于特征的定位方法。系統可學習并記憶FPC上某個或多個獨特的局部特征（如一個特定形狀的焊盤組合、一個金手指的邊角等）作為參考基準。通過先進的圖像匹配算法（如PatMax、Geometric Matching），即使圖像存在縮放、旋轉、部分遮擋或光照變化，也能實現亞像素級別的精準定位。

3. 形變補償與坐標映射算法：

多點定位與仿射/透視變換：這是解決非線性形變的關鍵。視覺系統會在FPC上識別多個（通常為3-4個）分布均勻的定位特征點。通過計算這些特征點當前坐標與理論坐標（CAD數據或標準模板坐標）之間的偏差，系統自動構建一個復雜的坐標變換矩陣（如仿射變換或更精確的透視變換）。

實時坐標校正：該變換矩陣將整個打標區域的理論坐標“映射”到FPC當前的實際形變狀態上。打標軟件根據此映射關系，動態修正每一個打標點的坐標，使激光束能夠精準地落在FPC的實際指定位置，從而完美補償材料形變帶來的誤差。

三、 系統工作流程

1. 上料與固定：將FPC放置于治具上，治具設計需考慮減少應力集中，允許FPC在一定范圍內自由舒展。

2. 圖像采集：相機在觸發信號下，對FPC的定位區域進行快速拍照。

3. 特征識別與定位計算：視覺軟件實時處理圖像，識別預設的定位特征，并計算形變補償參數。

4. 坐標變換與打標指令下發：將補償后的精確坐標發送給激光打標控制系統。

5. 精準打標：激光器依據新坐標執行打標作業，確保標識內容位置準確無誤。

6. 結果驗證（可選）：可增加一個后道視覺檢測工位，對打標內容的清晰度、位置正確性進行二次驗證，形成質量閉環。

四、 方案優勢總結

該視覺定位打標方案成功地將FPC的“柔性”從加工難題轉化為可控變量。其優勢在于：

高精度與高穩定性：亞像素級的定位精度，有效將打標位置誤差控制在±0.02mm甚至更高水平，大幅提升產品良率。

強適應性：能夠應對各種復雜的非線性形變，對不同批次、不同狀態的FPC均具有良好的兼容性。

提升生產效率：實現全自動化作業，減少了對熟練操作工的依賴，消除了人工定位的繁瑣和不確定性，生產節拍更快。

實現全流程追溯：精準的二維碼/條碼打標為產品的全生命周期質量管理與追溯提供了可靠的數據基礎。

綜上所述，基于高精度機器視覺的FPC軟板定位打標方案，是解決柔性材料變形難題的最有效技術路徑，為電子制造業向更高水平的自動化、智能化邁進提供了關鍵支撐。
