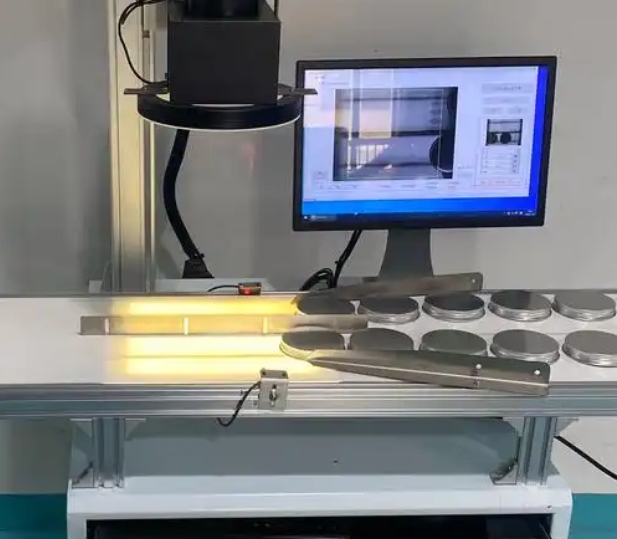

視覺激光打標機作為集成了高精度CCD攝像系統與激光打標技術的先進設備，在工業生產中發揮著重要作用。為確保設備長期穩定運行、保持高效性能并延長使用壽命，特制定本操作與保養規程。本規程結合2025年最新技術標準與實踐經驗，涵蓋設備操作流程、日常維護保養、安全注意事項等內容，適用于各類視覺定位激光打標設備，包括紫外激光打標機、光纖激光打標機等機型。

一、設備操作規范

1. 開機準備流程

視覺激光打標機的正確啟動是確保設備正常運行的前提條件，必須嚴格按照以下步驟執行：

1. 環境檢查：確認工作環境溫度保持在5-40℃范圍內，相對濕度30-80%（無冷凝），設備周圍有足夠通風空間且無強烈振動源。檢查設備表面及工作臺面清潔度，移除無關物品。

2. 冷卻系統檢查：打開設備外殼檢查冷卻水箱水位，確保水位超過水箱刻線，水管無纏繞折疊。使用蒸餾水或去離子水作為冷卻介質，嚴禁使用自來水或礦泉水。若設備配有水濾化系統，應定期更換冷卻水（一般3個月更換一次；無過濾系統的設備需每月更換）。

3. 光學系統預檢：快速檢查CCD相機鏡頭、激光擴束鏡和全反鏡片表面是否有明顯污垢或損傷。如有污染，需按照"鏡面清理"規范處理后再開機。

4. 電源連接：確認設備電源線連接牢固，接地線可靠接地（接地電阻≤4Ω），這是防止精密振鏡頭和激光器損壞的關鍵措施。

2. 標準開機程序

視覺激光打標機的開機必須遵循嚴格的順序，錯誤的操作可能導致設備損壞：

1. 接通總電源：插入鑰匙開關并順時針旋轉至"開"位置，此時主電源指示燈應亮起。部分機型需先打開外部供電電源的空氣開關。

2. 啟動冷卻系統：按下冷水機開關，觀察顯示屏確認水溫正常（通常設定為環境溫度低5℃左右，夏季30℃環境可設為25℃）。等待30秒左右確保水循環正常。

3. 啟動控制系統：開啟工控計算機電源，進入打標軟件系統（如ExCad2.5.3等），導入測試文件進行空打標一次以初始化系統。

4. 激光系統上電：確認冷卻系統運行正常后，打開激光電源開關，將電流調節旋鈕逆時針旋至最低（通常5A左右），按下運行開關。

5. 激活視覺與打標組件：依次啟動Q開關電源（使激光頭進入工作狀態）、振鏡驅動器電源（電流調至正常值）、紅光定位系統。此時設備完成啟動，可接受操作指令。

*表：視覺激光打標機開機關鍵步驟與注意事項*

3. 打標操作流程

設備正常啟動后，按以下規范進行打標作業：

1. 工件定位：將待打標工件放置在工作平臺上，使用CCD視覺系統進行自動定位。對于不規則工件，可通過軟件手動調整識別區域。確保工件表面無大面積厚積塵，以免影響打標效果和視覺定位精度。

2. 參數設置：根據材料類型在打標軟件中選擇預設參數組，或手動調整激光功率（通常20-100%）、打標速度（1000-7000mm/s）、頻率（20-80kHz）等參數。紫外激光打標機需特別注意功率設置，避免過高能量損壞工件表面。

3. 焦距校準：通過調節激光鏡頭升降裝置，使紅光聚焦點清晰落在工件表面。標準工作距離通常為210mm（視機型而定），可使用同高度試件進行測試。

4. 打標測試：在正式打標前，必須進行測試打標。觀察打標位置是否準確（視覺定位誤差應≤0.05mm）、線條是否清晰連續、有無過燒或深度不足現象。如不合格需重新校準。

5. 批量生產：測試合格后開始正式打標。操作人員需全程佩戴激光防護眼鏡（OD4+級別）和防塵口罩，避免直視激光束和吸入加工產生的微粒。打標過程中嚴禁用手或其他物品接觸光束路徑。

4. 標準關機程序

生產任務完成后，必須按規范順序關閉設備：

1. 停止打標作業：保存所有加工文件，退出打標軟件并正常關閉Windows系統。

2. 激光系統斷電：將激光電流調節旋鈕逆時針旋轉至最低（5A左右），關閉運行開關和激光電源開關。這是保護激光器的關鍵步驟，直接斷電可能導致氪燈或激光模塊損壞。

3. 組件關閉：依次關閉振鏡驅動器電源、Q開關電源，最后關閉紅光定位系統。各組件電源指示燈應熄滅。

4. 冷卻系統停機：等待約30秒后關閉冷水機，確保激光器充分冷卻。部分高功率設備需等待更長時間（參考設備手冊）。

5. 總電源切斷：逆時針旋轉鑰匙開關至"關"位置，拔下鑰匙由專人保管。最后斷開外部供電電源的空氣開關。

6. 設備整理：蓋上鏡頭保護蓋，清潔工作臺面，填寫設備使用記錄表。

二、日常維護保養規程

1. 每日保養項目

操作人員需在生產前完成以下日常點檢與保養工作：

1. 外觀清潔：使用微纖維抹布擦拭設備外殼、控制面板和工作臺面，確保無灰塵、油污和金屬碎屑堆積。清潔時禁止使用濕布或含腐蝕性溶劑的清潔劑。設備擺放區域應保持整潔，無雜物堆放。

2. 光學系統檢查：
- 鏡面清潔：用專用鏡頭紙或無絨布蘸取99.5%以上純酒精，沿鏡片鍍膜紋路方向輕輕擦拭擴束鏡、全反鏡和聚焦鏡。每清潔一次更換擦拭面，避免交叉污染。
- 視覺鏡頭維護：CCD相機鏡頭使用專用清潔筆或壓縮空氣除塵，頑固污漬可用鏡頭清潔液處理，嚴禁用手直接觸摸鏡面。

3. 安全檢查：
- 緊急停止測試：按下急停按鈕確認設備立即停止所有運轉，各運動部件（振鏡、工作臺等）應瞬間停止。
- 接地檢查：查看接地線連接是否牢固，接地電阻應≤4Ω。
- 防護裝置確認：檢查安全光柵、防護罩等是否完好，功能正常。

4. 冷卻系統監測：記錄水箱水溫（通常20-28℃）、水位和水質情況，檢查水管有無滲漏。冷卻水溫度設置應比環境溫度低5℃左右，防止結露。

*表：視覺激光打標機每日點檢記錄表示例*

2. 每周保養項目

設備管理員需每周執行以下維護工作：

1. 散熱系統維護：
- 使用風槍清除電源柜、控制箱和激光器散熱風扇的積塵，特別是通風口濾網。清潔后檢查風扇運轉是否平穩，有無異常噪音。
- 檢查水泵運行狀態，確認運轉噪音≤65dB，電機溫度≤80℃。異常發熱可能預示軸承磨損或水路堵塞。

2. 管道系統檢查：目視檢查所有水冷管道（激光器、Q開關等）有無老化、裂紋或滲漏，接頭是否牢固。發現滲漏應立即停機維修。

3. 運動部件潤滑：對導軌、絲桿等機械傳動部件添加適量專用潤滑油（如鋰基潤滑脂），清除舊油脂和金屬碎屑。潤滑后手動移動工作臺檢查運行順暢度。

4. 光路校準檢查：使用標準測試板檢查打標位置精度，如發現偏差超過0.1mm，需按照設備手冊進行光路校準。紫外激光設備需特別注意振鏡校準。

3. 月度保養項目

每月需由專業技術人員進行更全面的設備維護：

1. 電氣系統檢查：
- 斷電后打開電氣柜，檢查各線路接頭是否氧化松動，線纜絕緣層有無破損。
- 使用萬用表檢測接地電阻（≤4Ω）和各電源模塊輸出電壓（參照設備標稱值）。

2. 光學系統深度維護：
- 拆卸并全面清潔所有光學鏡片（擴束鏡、全反鏡、聚焦鏡等），檢查鍍膜是否有劃傷或脫落。
- 校準激光光路與CCD視覺系統的同軸度，確保打標位置與視覺定位完全匹配。

3. 冷卻系統維護：
- 徹底更換冷卻水并清洗水箱，去除水垢和微生物膜。建議使用蒸餾水或?qū)Ｓ美鋮s液。
- 檢查水過濾器是否堵塞，必要時更換。對于無過濾系統的設備，應增加更換頻率。

4. 機械結構檢查：檢查各運動部件的軸承間隙和皮帶張力，調整至設備手冊規定值。發現明顯竄動或松動應及時更換部件。

4. 年度大保養

每年至少一次由廠家或?qū)I(yè)服務工程師執行全面保養：

1. 激光器維護：檢測激光輸出功率衰減情況，如超過15%需考慮更換氪燈或激光模塊。YAG激光器的氪燈一般使用壽命為800-1000小時。

2. 光學系統更換：根據使用時長和檢查結果，更換老化的鏡片（如全反鏡、聚焦鏡等），確保透光率和聚焦性能。

3. 控制系統升級：更新打標軟件至最新版本，升級控制系統固件，備份所有參數設置。

4. 全面性能測試：使用標準測試板檢測打標精度（±0.02mm）、重復定位精度（±0.01mm）和最大打標速度等指標，生成設備性能報告。

三、安全操作注意事項

1. 激光安全防護

1. 人員防護：操作人員必須佩戴專用激光防護眼鏡（針對設備波長選擇，OD值≥4），避免直視激光束或反射光。紫外激光還需防護皮膚暴露。

2. 工作區域管理：設備周圍應設置激光警示標志和安全圍欄，非操作人員不得進入工作區。打標過程中嚴禁將身體任何部位放入光路。

3. 光束控制：在未安裝防護罩的情況下嚴禁運行設備。調試光路時使用最低功率（≤5%），并確保光路中有光束終止器。

2. 電氣安全

1. 斷電操作：進行任何維護工作前，必須關閉主電源并拔掉插頭。電氣檢查需確認電容器已放電完畢。

2. 防短路措施：電源部分殼蓋必須鎖緊，防止金屬異物掉入造成短路。定期檢查線纜絕緣狀況。

3. 接地要求：設備外殼、激光電源、控制箱等都必須可靠接地，接地線截面積≥4mm2。

3. 緊急情況處理

1. 設備異常：如發現異常噪音、煙霧、異味或冷卻水泄漏，應立即按下急停按鈕，斷開總電源，并通知專業維修人員。

2. 火災處理：配備專用激光設備滅火器（通常為CO2型），禁止使用水基滅火器撲滅電氣火災。

3. 人員傷害：如發生激光灼傷，立即用大量清水沖洗并就醫。吸入加工煙霧應移至通風處，嚴重者送醫。

四、常見故障處理指南

1. 激光輸出異常

1. 無激光輸出：
- 檢查激光電源連接和開關狀態
- 確認冷卻系統正常運行，水溫在設定范圍內
- 檢查氪燈狀態，如電極發黑或炸裂需更換（壽命通常800-1000小時）
- 檢查Q開關工作狀態和光路是否完整

2. 激光能量不足：
- 檢查電流設置是否正確，逐步提高至工作電流
- 清潔光學鏡片，特別是輸出鏡和擴束鏡
- 檢查激光器功率衰減情況，如超過15%需專業維護

2. 視覺定位故障

1. 定位偏差大：
- 清潔CCD鏡頭和光源，確保成像清晰
- 重新校準視覺系統與激光打標位置
- 檢查工件定位夾具是否松動或磨損

2. 無法識別標記：
- 調整光源亮度和角度，優化成像對比度
- 檢查視覺軟件參數設置，必要時重新訓練模板
- 確認工件表面無強烈反光或陰影干擾

3. 機械運動問題

1. 振鏡運動異常：
- 檢查振鏡電源連接和信號線
- 清潔振鏡電機編碼器，檢查有無機械卡阻
- 重新校準振鏡零點位置

2. 工作臺移動不暢：
- 清潔導軌并重新潤滑
- 檢查皮帶張力或絲桿螺母間隙
- 確認電機驅動器工作正常

五、設備保養記錄與文檔管理

1. 記錄保存要求

1. 日常點檢記錄：操作人員需填寫《設備日常點檢表》，記錄外觀清潔、鏡面狀態、冷卻系統等項目的檢查結果，簽字確認。

2. 維護保養記錄：設備管理員負責填寫《設備維護保養記錄表》，詳細記錄每周、每月保養內容，更換的零部件及耗材，異常情況處理等。

3. 故障維修記錄：任何設備故障及維修情況都應記錄在《設備維修履歷表》中，包括故障現象、原因分析、處理措施和更換部件等信息。

2. 文檔管理規范

1. 技術文檔存檔：設備使用說明書、維護手冊、電氣圖紙等技術資料應集中保管，電子版?zhèn)浞菰趯Ｓ梅掌鳌?br/>
2. 軟件備份：定期備份打標軟件參數設置、標記模板和加工程序，建議采用"本地+云端"雙備份策略。

3. 記錄保存期限：日常點檢記錄保存1年，維護保養記錄保存3年，大修記錄和設備改造記錄永久保存。

六、附則

1. 本規程自發布之日起實施，由設備管理部門負責解釋和修訂。
2. 所有操作和維護人員必須經過專業培訓并考核合格后方可上崗。
3. 設備重大維修或改造后，應更新相應操作規程并重新培訓人員。
4. 本規程應根據設備技術發展定期評審和更新，確保與最新標準保持一致。

編制：設備管理部
審核：技術質量部
批準：總經理辦公室
發布日期：2025年7月
版本號：V3.2

*注：本規程適用于視覺定位紫外激光打標機、光纖激光打標機等機型，具體操作請結合設備廠家提供的技術手冊執行。*
